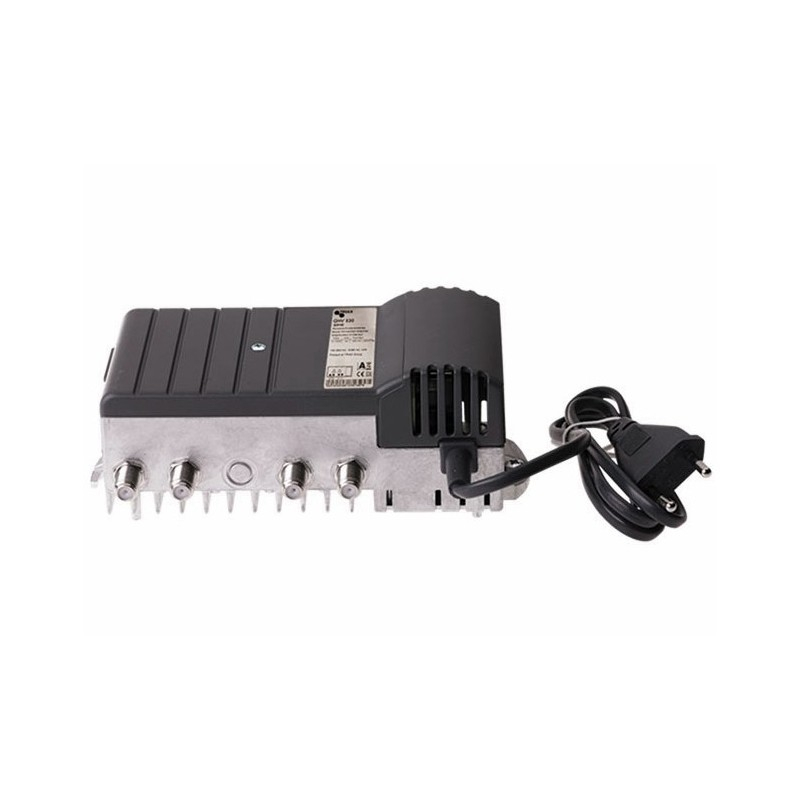

Amplificator semnal TV/CATV, 30db, banda larga Tiax GHV 930 cale inversa

Amplificator de bandă largă profesională, cale inversa(30 dB). Amplificare excelentă pentru antene individuale, case de familie și sisteme comunitare.
- Controlul nivelului de intrare
-Sursă de alimentare compactă încorporată (230V@50Hz)
-Carcasă (plastic/metal): capac detașabil cu șurub central - configurație ușor de utilizat.
-Carcasa special concepută previne supraîncălzirea componentelor, crescând astfel dramatic durata de viață a dispozitivului.
-Conformitate:
 EN 60065
 EN 50 083-1
 EN 50083-2, clasa A
 EN 50083-3, clasa de calitate 2
-Control de nivel încorporat (0..-30 dB)
- Montabil pe perete
Date tehnice:
Nivel de ieșire CSO @ 60 dB IMD - 101 dBµV
Nivel de ieșire CSO la 60 dB IMD (42 cs) Pantă 0/7 dB - 103/105 dBµV
Nivel de ieșire CTB @ 60 dB IMD - 101 dBµV
Nivel de ieșire CTB @ 60 dB IMD (42 cs) Pantă0/7 dB - 103/105 dBµV
Feedback la nivelul de ieșire - 120 dBµV
Banda de frecventa
- Banda de frecventa - 47 - 1006, 85-1006 MHz
- Banda de frecventa - invers - 5-65 MHz
Amplificare
Câștig - 30 dB
Câștig înainte - Interstage - 0/3/7/10
Câștig invers (@60MHz) - 22/28
Cifra de zgomot - <7 dB
Cifra de zgomot în direcția inversă - 5 dB
Cifra de zgomot - Înainte (VHF I "pornit") - 6.5
Pierderi
Atenuare - 0...15 dB
Amortizare - interstage - 0 / 6
Atenuarea reflexiei
Pierdere de retur - intrare (@ 40 MHz) - >18
Date denerale
AC Tensiune de operare - 190...264 VAC
Consum (tipic) - <9 W
Clasa - II
Conectori
Conector de ieșire - F-femă
Conector de intrare - F-fema
Conector RF - Intrare punct de testare: bidirecțional -20 dB
Conector RF - Ieșire punct de testare: bidirecțională -20 dB
Tip conector - F-mamă
Proprietăți fizice
Clasa de protecție a carcasei - IP20 IP
Greutate (kg) - 0,65 kg
Latime (mm) - 170 mm
Înălțime (mm) - 65 mm
Adâncime (mm) - 100mm
Greutate netă - 0,714 kg
Greutatea materialului de ambalare - 0,092 kg
Greutate totală - 0,806 kg

Punerea în funcțiune
Pentru a instala dispozitivul, alegeți un loc bine ventilat, protejat de umiditate.
Reglați controlerul de nivel după cum urmează:

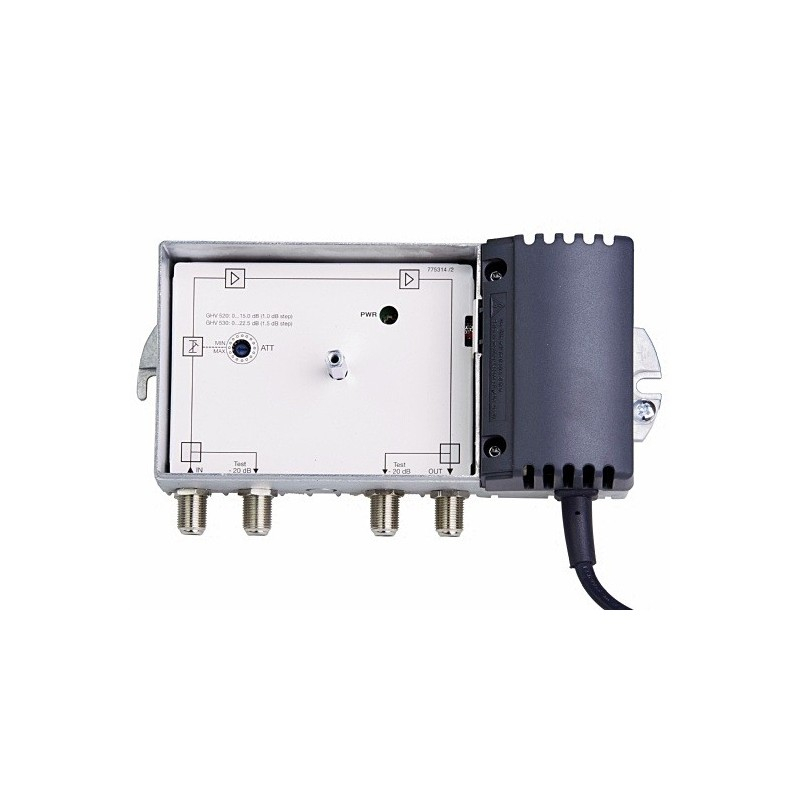

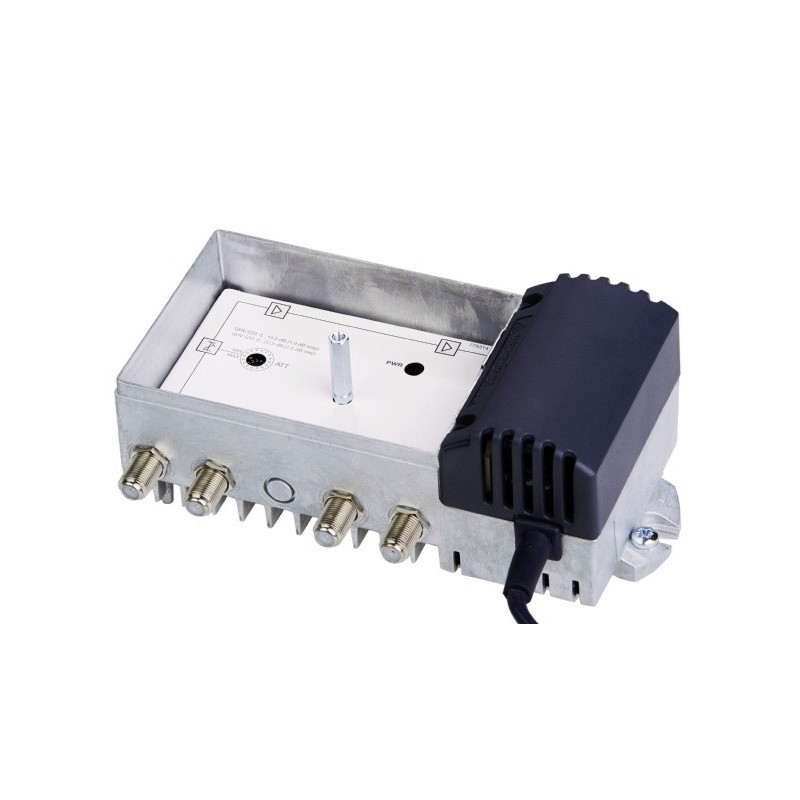

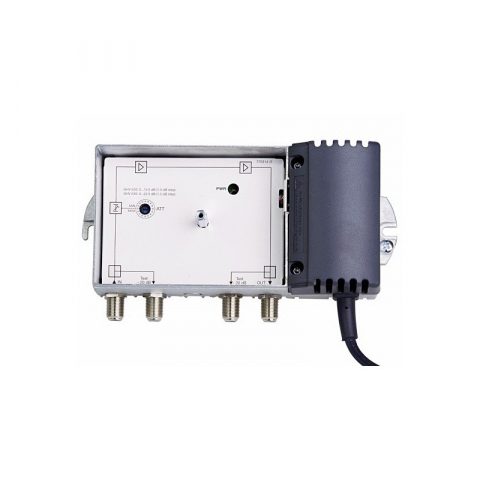

După slăbirea șurubului central, scoateți capacul. Controlul nivelului pentru reglarea circuitului devine accesibil.
Setarea controlului nivelului: cu șurubul de reglare complet la dreapta = 0 dB (setare implicită din fabrică), complet la stânga = -30 dB.
Remontați capacul carcasei și apoi înșurubați șurubul central la loc.
