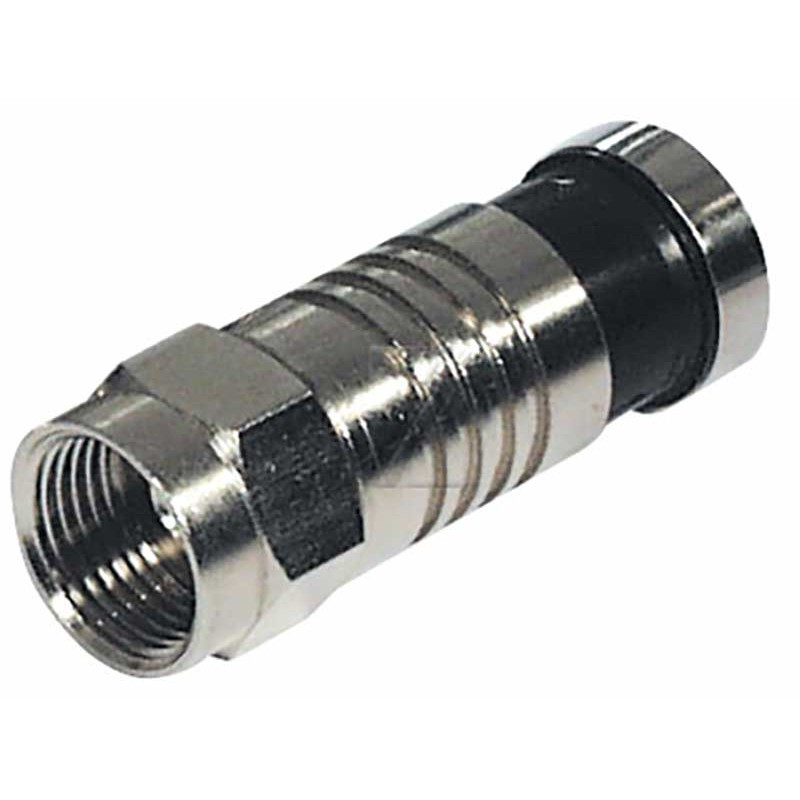

Mufa F compresie RG6

Descriere:

Această mufă F de compresie este concepută pentru a fi atașată la cablu coaxial RG6 prin compresie, creând o conexiune etanșă și durabilă. Compresia asigură o fixare mecanică și electrică superioară față de metodele tradiționale de înșurubare sau sertizare, minimizând pierderile de semnal și oferind o protecție excelentă împotriva umidității.

Caracteristici Principale:

• Tip Conector: Mufă F (Filet Exterior)
• Tip Cablu: RG6 (cabluri coaxiale cu diametru similar pot fi compatibile, dar verificați specificațiile)
• Metodă de Conectare: Compresie
• Design Etanș: Oferă o barieră excelentă împotriva umidității și a contaminanților, ideal pentru instalații exterioare sau în medii umede.
• Construcție Durabilă: Fabricată din metal de înaltă calitate (de obicei alamă placată cu nichel) pentru o rezistență superioară la coroziune și o durată lungă de viață.
• Impedanță: 75 Ohm (standard pentru aplicații TV, satelit și cablu)
• Ușor de Instalat: Necesită o unealtă de compresie coaxială și instrumente de tăiere și dezizolare a cablului.
• Fiabilitate Ridicată: O conexiune prin compresie corectă este mai rezistentă la tracțiune, vibrații și variații de temperatură decât o conexiune înșurubată.

Specificații:

• Material corp: Alamă (placat cu nichel)
• Material pin central: Alamă (placat cu aur sau argint - îmbunătățește conductivitatea)
• Gama de frecvență: DC - 3 GHz (sau mai mult, în funcție de producător)
• Pierdere de inserție: Minimă (de obicei sub 0.1 dB)
• Pierdere de retur (Return Loss): Excelentă (de obicei peste 20 dB)
• Rezistența la tracțiune: Mare (garantează o conexiune sigură)
• Protecție la intemperii: Rezistentă la UV și umiditate (pentru instalații exterioare)

Beneficii:

• Conexiune Etanșă și Durabilă: Protejează împotriva umidității, prevenind coroziunea și asigurând o conexiune fiabilă pe termen lung.
• Pierderi Minime de Semnal: Conexiunea de compresie asigură un contact electric excelent, reducând pierderile de semnal și îmbunătățind calitatea imaginii și a sunetului.
• Rezistență la Interferențe: Ecranarea îmbunătățită reduce interferențele RF (radio frequency interference) și zgomotul.
• Instalare Rapidă și Ușoară: Cu unealta potrivită, instalarea este rapidă și simplă.
• Ideală pentru Aplicații HD și 4K: Asigură o conexiune stabilă și de înaltă performanță pentru transmisii video de înaltă definiție.

Aplicații tipice:

• TV prin cablu (CATV)
• Televiziune prin satelit (SATV)
• Antene TV
• Internet prin cablu (DOCSIS)
• Sisteme de supraveghere video (CCTV)
• Aplicații rezidențiale și comerciale

Instrucțiuni de instalare (general):

1. Pregătirea cablului: Tăiați cablul RG6 la lungimea dorită. Utilizați o unealtă de dezizolare coaxială pentru a îndepărta cu precizie straturile exterioare ale cablului, expunând conductorul central și ecranul (folie și împletitură). Asigurați-vă că lungimile conductorului central și ale straturilor dezizolate sunt corecte conform instrucțiunilor producătorului mufei.
2. Introduceți mufa: Glisați mufa de compresie peste cablu, asigurându-vă că conductorul central intră în gaura corespunzătoare din mufă.
3. Compresia mufei: Introduceți cablul cu mufa în unealta de compresie coaxială și strângeți până când unealta eliberează. Acest lucru va comprima mufa pe cablu, creând o conexiune etanșă și sigură.
4. Verificare: Verificați conexiunea pentru a vă asigura că mufa este comprimată complet și că conductorul central este poziționat corect.

Notă importantă:

• Folosiți întotdeauna o unealtă de compresie coaxială de bună calitate și compatibilă cu tipul de mufă F pe care o utilizați.
• Asigurați-vă că pregătiți corect cablul coaxial conform instrucțiunilor producătorului mufei. O dezizolare incorectă poate duce la o conexiune slabă și pierderi de semnal.
• Consultați un ghid de instalare sau un video tutorial pentru instrucțiuni detaliate.
• Verificați specificațiile mufei pentru a vă asigura că este potrivită pentru frecvențele și aplicațiile dumneavoastră.
