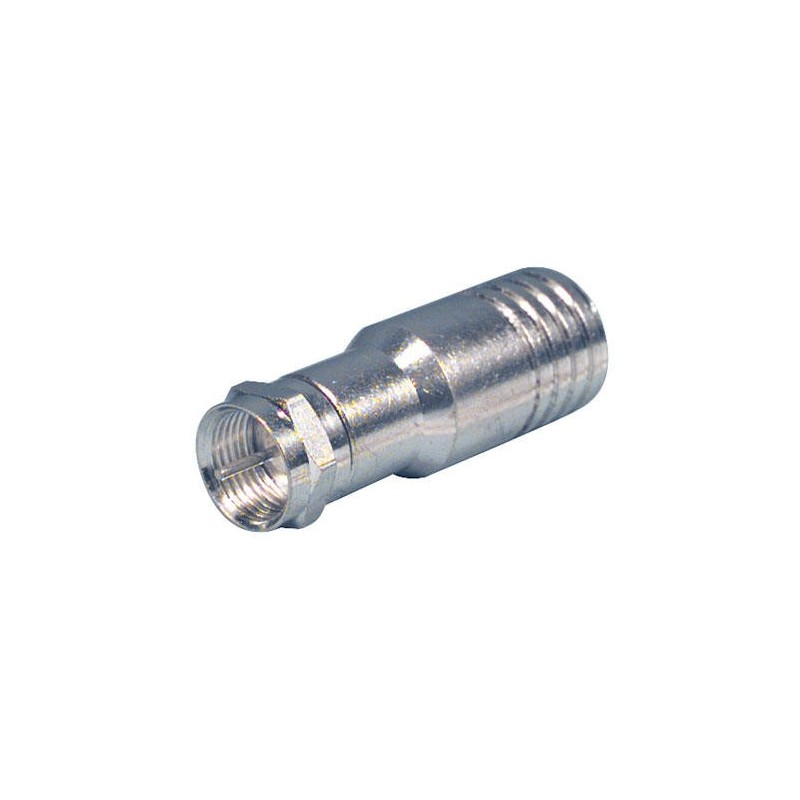

Mufa F RG11 sertizare

Descriere:

Această mufă F este proiectată pentru a fi atașată prin sertizare la cablu coaxial RG11, oferind o conexiune extrem de fiabilă și durabilă. Sertizarea asigură o fixare mecanică și electrică superioară, ideală pentru aplicații unde este necesară o pierdere minimă de semnal, stabilitate în timp și rezistență la factori externi. Perfectă pentru instalații CATV, satelit, antene și alte aplicații RF de înaltă performanță.

Caracteristici Principale:

• Tip Conector: Mufă F Tată (Male)
• Compatibilitate Cablu: RG11
• Metodă de Conectare: Sertizare (Crimp) - Asigură o conexiune robustă și permanentă.
• Construcție Durabilă: Fabricată din metal de înaltă calitate (de obicei alamă placată cu nichel) pentru o rezistență excelentă la coroziune și o durată lungă de viață.
• Impedanță: 75 Ohm (Standard pentru aplicații video și audio)
• Instalare Profesionistă: Necesită o unealtă de sertizare coaxială adecvată pentru cablu RG11.
• Performanțe Superioare: Minimizarea pierderilor de semnal și asigurarea unei transmisii stabile.

Specificații:

• Material Corp: Alamă (placat cu nichel)
• Material Pin Central: Alamă (placat cu aur sau argint - pentru o conductivitate optimă)
• Dimensiune: Proiectată specific pentru cablu coaxial RG11
• Impedanță: 75 Ohm
• Gama de Frecvență: DC - 3 GHz sau mai mare (în funcție de producător)
• Pierdere de Inserție: Foarte mică
• Pierdere de Retur (Return Loss): Excelentă
• Tip Sertizare: Hexagonală (specificați dimensiunea hexagonală, de obicei 0.429" sau 10.9mm pentru RG11)
• Rezistența la Tracțiune: Mare
• Protecție la Mediu: Rezistentă la coroziune

Beneficii:

• Conexiune Extrordinar de Fiabilă: Sertizarea oferă o conexiune mecanică și electrică superioară, rezistentă la tracțiune, vibrații și variații de temperatură.
• Pierderi Minime de Semnal: Asigură o transmisie eficientă a semnalului, menținând calitatea imaginii și a sunetului.
• Durabilitate Excepțională: Materialele de înaltă calitate asigură o durată lungă de viață, chiar și în condiții de mediu dificile.
• Rezistență la Interferențe: Ecranarea îmbunătățită minimizează interferențele RF (Radio Frequency Interference).
• Ideală pentru Aplicații de Înaltă Performanță: Perfectă pentru sistemele care necesită o conexiune fiabilă și de înaltă calitate.

Aplicații Tipice:

• Instalații CATV (Community Antenna Television)
• Sisteme de Televiziune prin Satelit (SATV)
• Cabluri de Antenă pentru aplicații de înaltă performanță
• Infrastructura de Rețea unde se utilizează cablu RG11
• Transmisii video pe distanțe lungi
• Echipamente de testare RF

Instrucțiuni de instalare (general):

1. Pregătirea cablului: Tăiați cablul RG11 la lungimea dorită. Utilizați o unealtă de dezizolare coaxială pentru a îndepărta cu precizie straturile exterioare ale cablului, expunând conductorul central și ecranul (folie și împletitură). Respectați cu strictețe dimensiunile indicate de producătorul mufei.
2. Introduceți mufa: Glisați corpul mufei peste cablu.
3. Sertizarea: Utilizați o unealtă de sertizare coaxială cu matrița hexagonală corespunzătoare pentru cablu RG11. Poziționați corect mufa în unealtă și sertizați cu putere.
4. Verificare: Verificați atent sertizarea pentru a vă asigura că este completă și că toate straturile cablului sunt fixate în mufă.

Notă Importantă:

• Utilizați o unealtă de sertizare coaxială de calitate, cu matriță hexagonală adecvată pentru cablu RG11. Folosirea unei unelte incorecte duce la o sertizare slabă și la probleme de conexiune.
• Respectați cu strictețe instrucțiunile producătorului mufei și al uneltei de sertizare.
• O sertizare incorectă poate duce la pierderi de semnal, interferențe și chiar defectarea echipamentului.
• Verificați întotdeauna vizual sertizarea și trageți ușor de mufă pentru a vă asigura că este fixată ferm pe cablu.
• Pentru instalații profesionale, utilizați un tester pentru cablu coaxial pentru a verifica impedanța și pierderea de retur a conexiunii.
