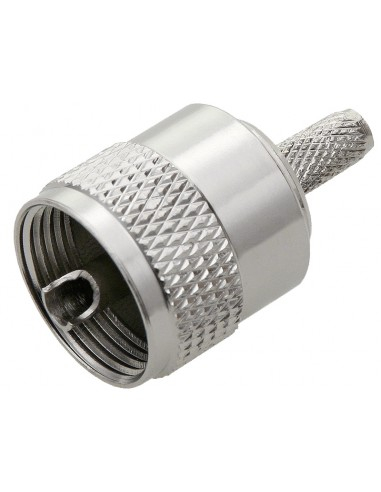

Mufa UHF tata RG58 Sertizare

Mufă UHF Tată RG58 Sertizare

Descriere:

Această mufă UHF tată este proiectată pentru a fi atașată la cablu coaxial RG58 prin sertizare. Este un conector robust și fiabil, utilizat pe scară largă în aplicații radioamatoricești, comunicații mobile, echipamente de testare și alte aplicații RF. Sertizarea oferă o conexiune electrică și mecanică superioară față de alte metode de conectare.

Caracteristici principale:

• Tip Conector: UHF Tată (PL-259)
• Tip Cablu: RG58 (cabluri coaxiale cu diametru similar pot fi compatibile, verificați specificațiile)
• Metodă de Conectare: Sertizare (crimp)
• Construcție Durabilă: Fabricată din metal (de obicei alamă placată cu nichel sau argint) pentru o durată lungă de viață și rezistență la coroziune.
• Impedanță: Nu este o mufă cu impedanță controlată. Se folosește de obicei în aplicații sub 500MHz.
• Ușor de Instalare: Necesită o unealtă de sertizare și instrumente de tăiere și dezizolare a cablului coaxial.
• Fiabilitate Ridicată: Odată sertizată corect, oferă o conexiune electrică excelentă și rezistentă la tracțiune și vibrații.

Specificații:

• Material corp: Alamă (placat cu nichel sau argint)
• Material pin central: Alamă (placat cu aur sau argint)
• Tip sertizare: Hexagonală (specificați dimensiunea hexagonală, de obicei 0.213" sau 5.4mm)
• Potrivit pentru: RG58, RG142, LMR-195 (verificați compatibilitatea cu cablul utilizat)
• Gama de frecvență: DC - 300 MHz (utilizabilă până la 500MHz cu performanțe degradate)
• Rezistența de contact: Pin central: ≤ 1 mΩ; Ecran: ≤ 0.5 mΩ
• Tensiune de lucru: 500 V RMS
• Tensiune de testare: 1500 V RMS

Beneficii:

• Conexiune Solidă: Sertizarea oferă o conexiune mai sigură și mai fiabilă decât înșurubarea sau lipirea.
• Rezistență la Vibrații: Ideală pentru aplicații mobile sau unde sunt prezente vibrații.
• Pierderi Minime de Semnal: O conexiune corectă reduce pierderile de semnal și asigură o calitate mai bună a transmisiei.
• Durabilitate: Construcția metalică rezistă la condiții dure de mediu.

Aplicații tipice:

• Radioamatorism (HAM radio)
• Comunicații mobile (CB radio, radiouri VHF/UHF)
• Echipamente de testare (analizoare de spectru, generatoare de semnal)
• Antene și cabluri de antenă
• Sisteme de securitate
• Alte aplicații RF

Instrucțiuni de instalare (general):

1. Pregătirea cablului: Tăiați cablul RG58 la lungimea dorită. Dezizolați cu grijă straturile exterioare ale cablului coaxial pentru a expune conductorul central și ecranul (folie sau împletitură).
2. Glisați componentele: Glisați pe cablu manșonul de sertizare, apoi contactul central.
3. Sertizarea contactului central: Sertizați contactul central pe conductorul central al cablului folosind unealta de sertizare adecvată.
4. Fixarea ecranului: Aduceți ecranul (folie sau împletitură) peste corpul conectorului și împingeți corpul conectorului peste cablu până se blochează.
5. Sertizarea manșonului: Glisați manșonul peste ecran și sertizați-l folosind unealta de sertizare adecvată.

Notă importantă:

• Asigurați-vă că utilizați unealta de sertizare corectă și matrița de sertizare adecvată pentru dimensiunea și tipul de cablu RG58. O sertizare incorectă poate duce la o conexiune slabă și pierderi de semnal.
• Verificați cu atenție conexiunea după sertizare pentru a vă asigura că este solidă și sigură.
• Consultați un ghid de sertizare sau un video tutorial pentru instrucțiuni detaliate.
